无极灯防爆类
  • ·产品型号:SBR6120系列免维护节能防水防尘防腐道路灯
  • ·安装方式:吊链式、吸顶式、法兰式、弯杆式、吊杆式、护栏式、壁式
  • ·应急功能:充电时间24h,应急启动时间0.3s,应急照明时间90分钟。
  • ·防护等级:IP65
  • ·防腐等级:WF2
  • 适用范围
  • 性能特点
  • 技术参数
  • 使用方法
  • 注意事项
  • 品质保证

适用于工厂、码头、堆栈,尤其是发电厂及其锅炉装置和钢铁厂等多尘、潮湿的室内外场所的照明。

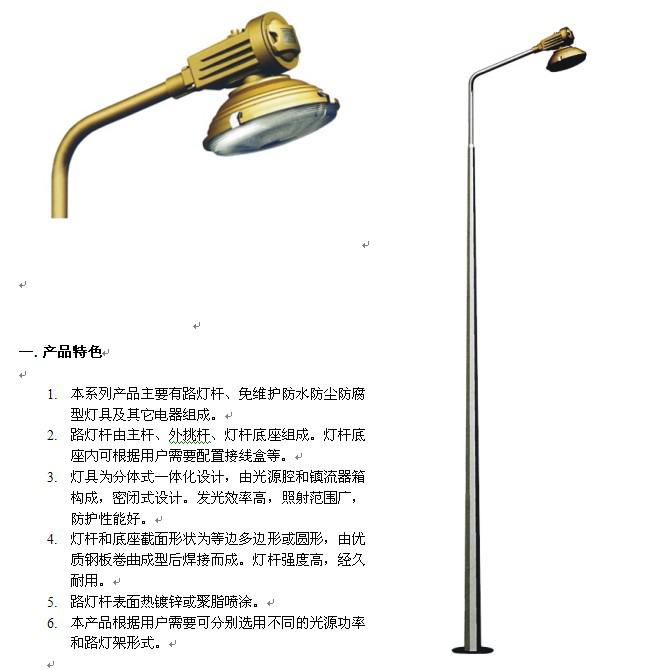

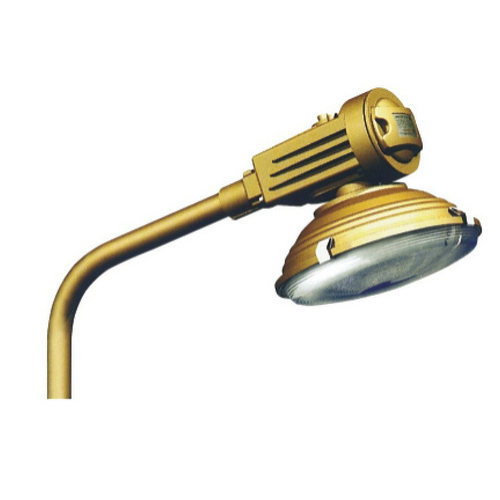

SBR6120系列免维护节能防水防尘防腐道路灯
1.    外壳防护等级:IP65。
2.    防腐等级:WF2。
3.     适用光源:电磁感应灯。
4.     光源功率: 80W ;120W。
5.     额定工作电压:220V  50Hz。
6.     安装口径:Ø44
7.     电缆外径:Ø9~Ø10.5mm。
功率:65瓦、120瓦、150瓦
外壳材质:铝合金
路杆灯防护等级:IP54
防腐等级:WF2
质保年限:光源5年、灯壳6年
路杆灯型号 配套灯具型号 光源功率(W) 建议安装高度
SBR6120-QL65R05 X-SBF6106-YQL65 65 5~6
SBR6120-QL65R06 X-SBF6106-YQL65 2X65 5~6
SBR6120-QL120R05 X-SBF6106-YQL120 120 6~10
SBR6120-QL120R06 X-SBF6106-YQL120 2X120 6~10
SBR6120-QL150R05 X-SBF6106-YQL150 150 8~12
SBR6120-QL150R06 X-SBF6106-YQL150 2X150 8~12

规格型号 额定功率(W) 工作电流(A) 光源光通量(lm) 有效光通量(Plm) 建议安装高度
(m)
SBR6120-QL80 80 0.37 6780 11080 5
SBR6120-QL120 120 0.60 10170 16600 5~6
灯具外形及尺寸:

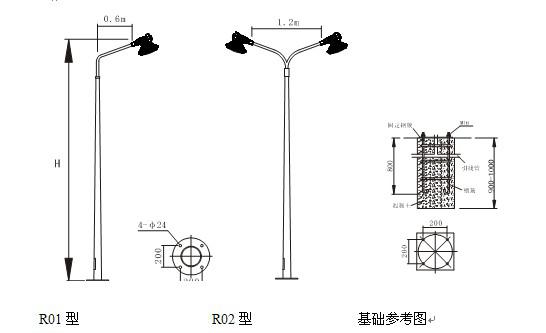

安装型式(示意图):


注:本路灯基础图适用于地基承载设计值f≥60kpa和最大风力不超过11级,在山区及f<60kpa的弱软地基的地区,地质情况比较复杂时,应由当地勘察设计单位确定。本图仅作参考。

配光曲线

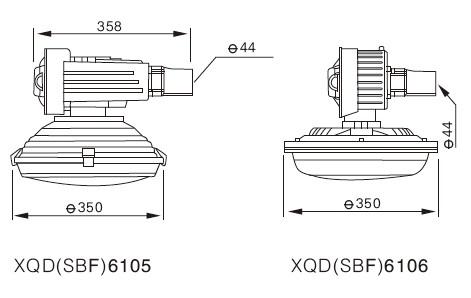

SBR6120免维护节能三防马路灯配套灯具外形图:
